Сэндвич-панели из пенополиуретана

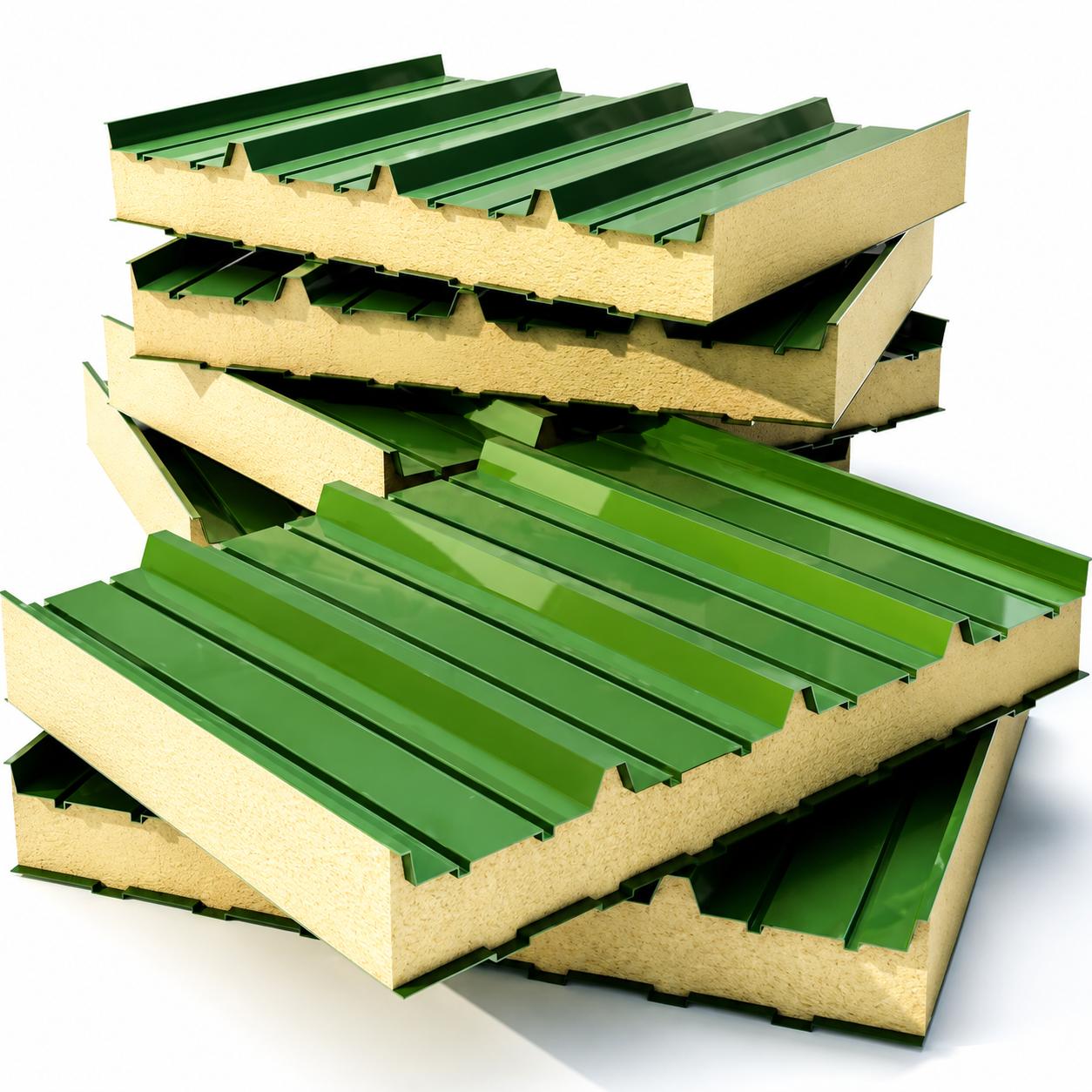

Информация о Кровельных Сэндвич Панелях из Пенополиуретана

Сэндвич панели с пенополиуретановым утеплителем представляют собой современный материал который может использоваться для возведения промышленных, коммерческих, хозяйственных или иных сооружений, а так же там где необходимо поддержания определенного температурного режима. Изготовление сэндвич панелей проходит в несколько этапов. Из рулонного оцинкованного металла толщиной от 0,4мм до 1,0мм на автоматической линии, нарезается заготовка состоящая из двух необходимой длины металлических листов. Затем путем смешивания химических компонентов под давлением в специальном прессе между двумя подготовленными металлическими листами заливают полученный наполнитель пенополиуретан. При необходимости готовые сэндвич панели оснащают специальными соединительными элементами эксцентриковыми замками которые в дальнейшем позволяют достичь более плотного соединения при монтаже панелей. Кровельная панель обладает аналогичными свойствами, что и стеновая с единственным отличием в размере профиля верхнего металлического листа.

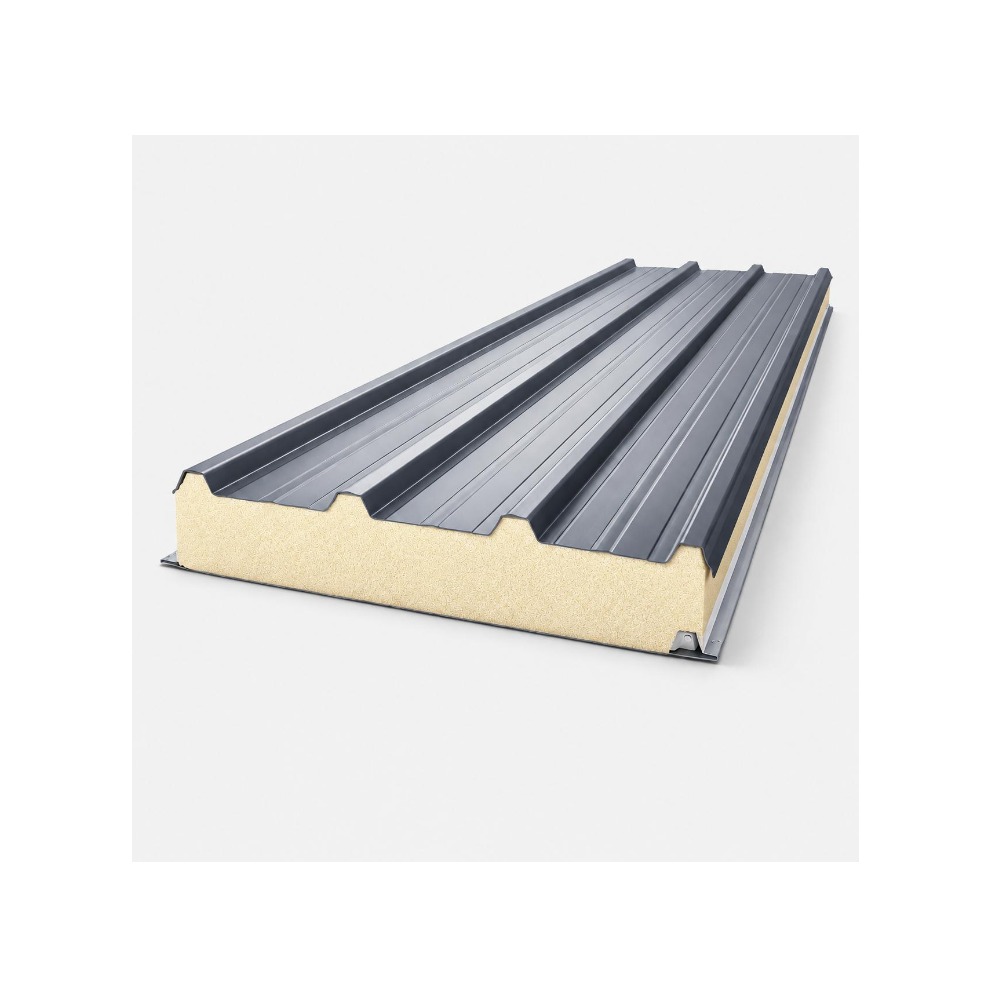

Технические Характеристики Кровельных Сэндвич Панелей

Толщина — 40-200 мм.
Ширина — 1185 мм.
Длина — до 12 м.
Тип поверхности — гладкая.
Теплопроводность наполнителя — 0,022 Вт/м2*К .

Кровельные сэндвич-панели с пенополиуретановым наполнителем имеют антикоррозийное покрытие и отличаются высокой прочностью, долговечностью, тепло и звукоизоляцией. Они устойчивы к воздействиям прямых солнечных лучей, кислот и щелочей.

Панели пожаробезопасные и не содержат в составе токсичных веществ.

Характеристики пенополиуретана:

Устойчив к влаге;
адаптирован к эксплуатации в слабоагрессивной и среднеагрессивной коррозионных средах;
обладает высокой прочностью за счет значительной адгезии к стальным облицовкам. Это обусловлено способом изготовления, при котором формирование утеплителя осуществляется путем наливки пены на стальные облицовки;
относится к биологически нейтральным материалам: устойчив к гниению, разрушающему воздействию микроорганизмов и грызунов;
не поддерживает горение;
отличается повышенной шумоизоляцией и минимальной теплопроводностью, не имеющей аналогов, благодаря которой при строительстве возможно использование облегченного и свайного фундамента.

Преимущества Кровельных Сэндвич Панелей

Для изготовления сэндвич-панелей используется жесткий пенополиуретан (PUR).

PUR является устойчивым и надежным материалом. Он подходит для производства кровельных и стеновых панелей. Пенополиуретан отличается долговечностью и низкими показателями теплопроводности. Он не теряет своих свойств даже в условиях сурового климата. Кроме этого, материал защищает конструкцию от проникновения пара и влаги.
Температура эксплуатации пенополиуретана — до 1000С. При более высоких показателях следует отдать предпочтение полиизоцианурату, так как сэндвичи, изготовленные с использованием этого материала, способны выполнять свои функции даже при температуре 1400С.
Срок службы панелей из рассматриваемых утеплителей составляет минимум 50 лет, что позволяет эксплуатировать здание на протяжении длительного времени. Компактная упаковка и небольшой вес позволяют сократить расходы, связанные с транспортировкой материала и закладкой фундамента.
Эти материалы позволяют проводить строительные работы в любую погоду. Сама же процедура монтажа панелей на каркас осуществляется довольно просто. Причем в ходе работ практически не остается отходов.

Теплоизоляция Сэндвич Панелей из Пенополиуретана

Прежде чем рассказать о технических особенностях PUR и PIR теплоизоляции, нужно понять, какими требованиями руководствуются профессиональные строители, возводя энергоэффективные коттеджи и здания коммерческого назначения. Среди ключевых параметров можно выделить: скорость, качество выполняемых работ, оптимизация всех технологических процессов, высокие теплотехнические характеристики строения, экологичность и долговечность.

Отсюда следует — для утепления дома нужен материал, который, наряду с высокой теплоизолирующей способностью, прочностью и удобством применения, имеет долгий срок службы (долговечность). Т.е. сохраняет свои теплоизоляционные свойства в течение всего периода эксплуатации здания. Исходя из этих требований, ключевым параметром, влияющим на характеристики любого утеплителя, является материал, из которого он сделан. Рассмотрим свойства PUR и PIR теплоизоляции.

Благодаря особенностям производства, данный показатель теплопроводности сохраняется на протяжении всего периода эксплуатации утеплителя. Поэтому, для обеспечения одних и тех же характеристик тепловой защиты строения требуется более тонкий слой PIR-теплоизоляции, чем у других утеплителей.

Эта особенность имеет огромное значение при утеплении помещения изнутри (мы не увеличиваем толщину утеплителя, а значит, сохраняем полезную площадь комнаты). В случае теплоизоляции пола (расстояние до потолка ограничено) или балкона (небольшая площадь помещения, поэтому нет возможности наращивать слой утеплителя). Кроме этого, благодаря применению более тонкого материала, мы экономим средства на доставке и материалоёмкости возводимых зданий. Т.к. на стены, для достижения нормируемого значения теплосопротивления ограждающей конструкции (зависит от региона строительства), монтируется слой утеплителя меньшего веса и толщины.

Нужно отметить, что с момента получения синтетических волокон из продуктов полиола и изоцианата немецким химиком-технологом Отто Байером в 1937 году, ППУ давно и прочно занял своё место в нашей жизни. Полиуретаны используются в медицине, гражданской, космической и оборонной промышленности. Поэтому можно сказать, что накоплен обширный практический опыт, подтверждающий способность материала сохранять низкую теплопроводность в течение длительного периода времени (40 и более лет).

Покрытия Сэндвич Панелей бывают 2 видов:

Оцинкованная;
окрашенная.

Популярность обусловлена замечательным соотношением цена/качество. Эффективно налаженное полномасштабное производство Сэндвич Панлей позволяет выпускать действительно качественный и долговечный материал по сравнительно невысокой цене. Конструкции прослужат не один год и не вызовут у владельца проблем при эксплуатации.

Цвет окраски соответствует международной системе RAL CLASSIC. В этом каталоге классифицируются 213 цветов и оттенков. Каждый оттенок имеет маркировку. Первая часть – RAL, указывает на международный каталог, вторая часть – четырехзначное число, в котором первое число содержит указание на цвет: желтые – 1, оранжевые – 2, красные – 3, фиолетовые – 4, синие – 5, зеленые – 6, серые – 7, коричневые – 8, черно-белые – 9.

Замки на Сэндвич Панелях

Замок сэндвич панелей — это главный соединительный узел всей конструкции. От его конфигурации, качества, размеров зависит надежность и точность крепления трехслойных панелей между собой. Защита от попадания влаги, герметизация теплового контура, срок службы – на всё это влияет замок. Именно поэтому производители уделяют пристальное внимание такому важному элементу.

Изготовление происходит под влиянием валов на производственной линии. Они придают металлическому листу конечную форму соединения. От количества каландров зависят геометрические размеры, плотность прилегания панелей между собой на стыке.

Различают несколько типов: стандартный Z-Lock, скрытый Secret-Fix, теневой Shadow, шип паз у ПИР/ПУР сэндвича.

Z-Lock замок
Замок Secret Fix
Теневой замок
Шип паз
Кровельный замок сэндвич панелей

Z-Lock замок

В большинстве случаев крепление стеновых сэндвич панелей происходит замком Z-Lock. Это распространенный тип соединения у многих производителей. Плотность крепления достаточно высокая, что позволяет избежать мостиков холода в месте стыка. Требуется дополнительная герметизация силиконовым герметиком или бутилкаучуковым шнуром для повышения влагозащиты. Z-Lock подходит как для горизонтального, так и для вертикального монтажа.

Замок Secret Fix

Преимуществом Secret Fix является отсутствие видимого крепления. Это придает современному зданию большую эстетическую привлекательность. Скрытое крепление создаёт архитектурную индивидуальность сооружения. Secret Fix сохраняет технические свойства и положительные качества стандартного соединения Z-Lock. Но подходит только для вертикального монтажа.

Теневой замок

Основное отличие заключается в углублении размером 20мм на стыке сэндвич панелей. Это придает изысканный вид законченному фасаду здания. А в сочетании с индивидуальными фасонными элементами, разработанными специально для такого замка, подчеркивают внешний вид сооружения. Также позволяет сделать незаметными некоторые неровности, возникшие при монтаже.

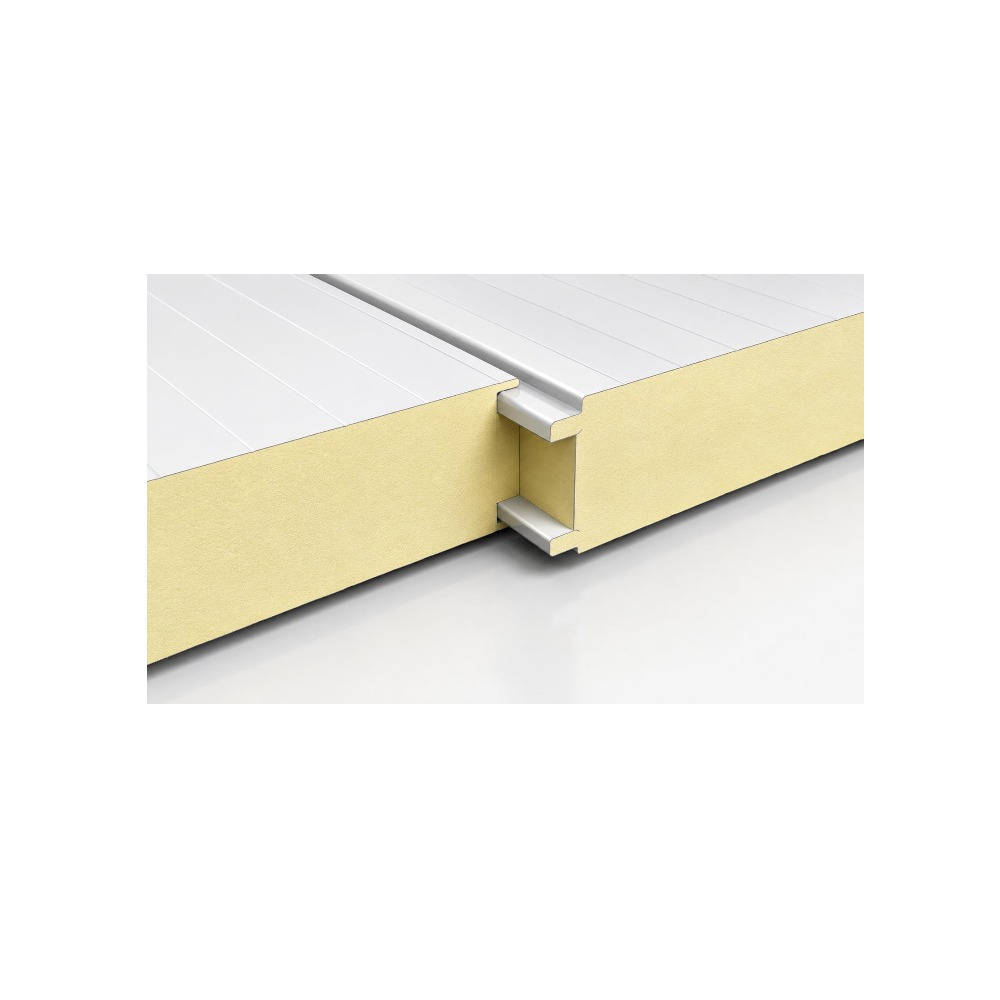

Шип паз

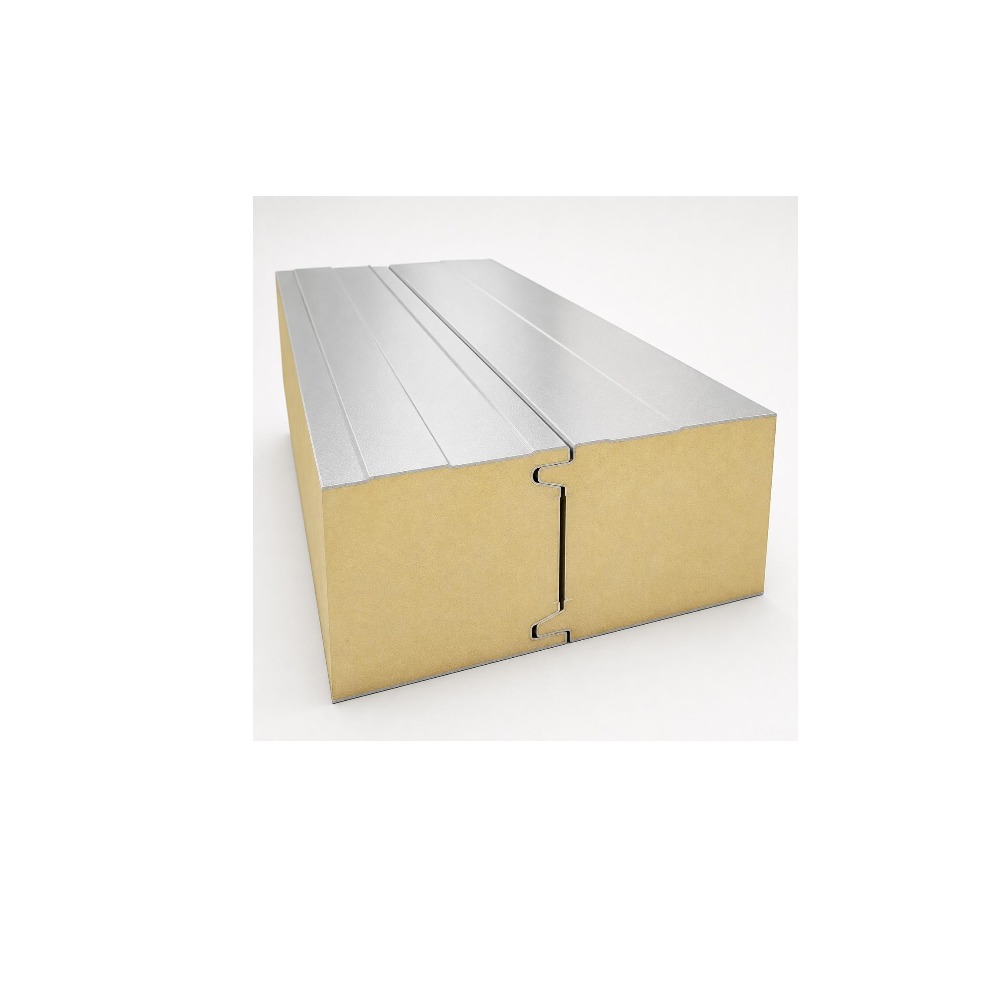

Данный вид характерен для сэндвича с утеплителем из пенополиуретана или пенополиизоцианурата – ПУР/ПИР. При небольшой толщине это будет одинарный шип паз. Если же толщина подбирается больше от 60мм и выше, то это может быть и двойной, и тройной. Минимальные зазоры на стыке позволяет значительно уменьшить тепловые потери, что очень важно для холодильных камер. Также это придает дополнительную жесткость соединению и облегчает монтаж.

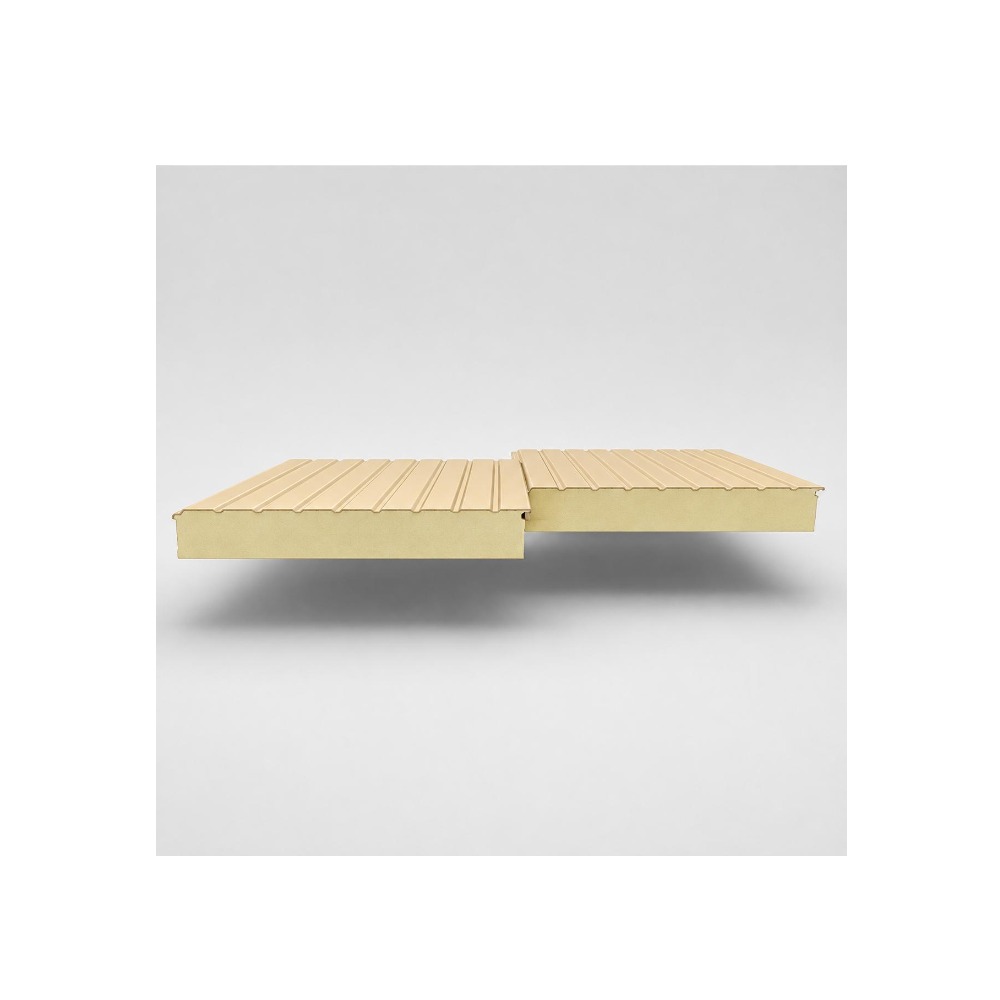

Кровельный замок сэндвич панелей

У большинства производителей он будет иметь схожую форму. Это связано с оптимальным техническим решением данного узла. Металлическая облицовка с одной стороны ложится сверху на гофру соседней панели, образуя надежное соединение. Для дополнительной герметизации сэндвич крепят к металлоконструкциям через волну. Или приходится дополнительно крепить металлический лист короткими саморезами с применением кровельных наездников.

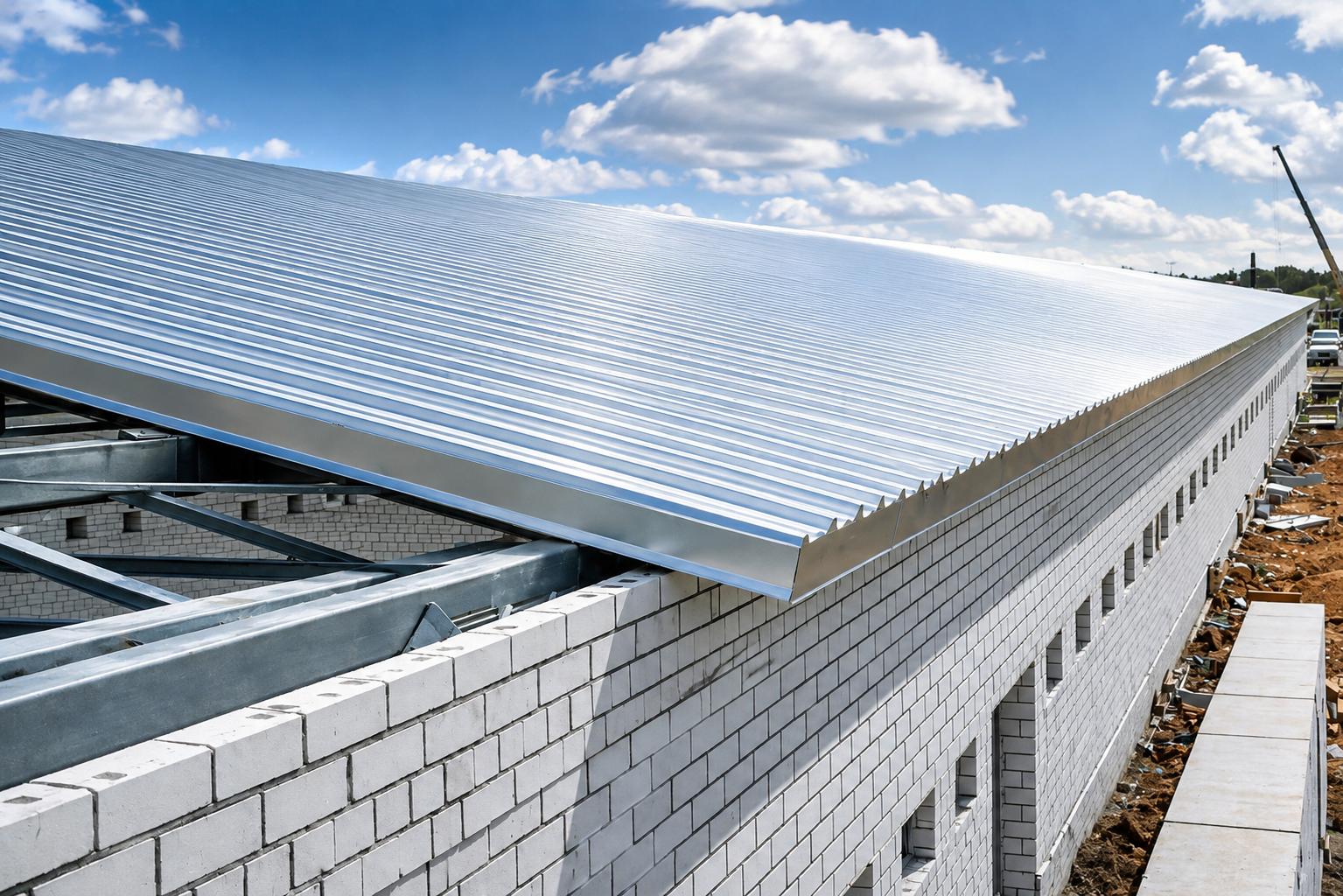

Монтаж Кровельных Сэндвич Панелей

Инструкция

Технология монтажа сэндвич панелей: описание укладки

раскладка кровельных сэндвич панелей

Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.

Первая плита должна формировать свес.

Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.

Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.

При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши:

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.

Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.
Крепление кровельных сэндвич панелей
расположение элементов крепления

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

В длину – 12.5 мм,
диаметры резьбы – 6.3 мм под головкой шестигранной формы,
к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Горизонтальная стыковка

Этот способ монтажа хорош для покрытия больших площадей, например, для торговых центров или огромных автостоянок, спортзалов и складов.

Инструменты и материалы и для монтажа

В процессе монтажа кровельных сэндвич панелей потребуется подрезка материала, его фиксация, а также герметизация стыков. Материал можно резать с помощью:

Мелкозубчатой пилы для холодной резки;
электроножниц;
стационарного станка с дисковой пилой.

Шурупы закручивают с помощью электродрели с регулировкой оборотов или шуруповерта. Не нужно слишком сильно затягивать крепежные элементы, поскольку это сокращает срок их службы. Помимо этого, «перетянутый» саморез способен испортить панель. При выборе количества крепежных элементов следует учитывать:

Ветровую нагрузку на объект;
в каком участке кровли размещается закрепляемая панель (крайние панели в большей степени подвержены ветровой нагрузке);
типа объекта (открытый/закрытый);
несущую способность одного крепежного элемента.

Чтобы расчеты были точными, рекомендуется обратиться к профессионалу. Стыки между панелями нужно как следует уплотнять. В продольных соединениях должны отсутствовать зазоры. Вне зависимости от угла наклона крыши, продольные соединения уплотняют специальной лентой либо силиконовым герметиком. Следует отметить, что уплотнительную ленту применяют также в местах примыканий к вертикальным конструкциям.

Устройство конька

После завершения монтажа панелей устраивается внутренняя коньковая планка.

Межпанельное пространство заполняется монтажной пеной.

После застывания пены и ее зачистки монтируется профильная полиуретановая прокладка.

Стыки панелей, наполненных минеральной ватой, заполняются как этой же ватой, так и особыми уплотнителями.

Панельные гребни обоих скатов служат местом крепления соединителями приконьковой планки.

Полиуретановая прокладка на самоклеющейся основе укладывается на вершину.

При помощи коротких соединителей сверху устанавливается коньковая планка. Это и является завершающим моментом установки кровельных сэндвич панелей.

Доборные элементы необходимые для оформления или защиты всех видов соединения:

Углы.
Продольные стыки.
Примыкания.
Кровельные торцы.
Различные щели или зазоры и т.д.

Кроме того, доборные элементы необходимы для защиты от воздействия атмосферной влаги утеплителя, расположенного в монтажных (температурных, деформационных) зазорах (10-30 мм), необходимых для компенсации температурных расширений металла.

Кроме того, имеются специальные доборные элементы для кровельных панелей:

Конек (2 элемента, внутренний и наружный).
Стыковочные элементы для соединения стеновой панели с кровельной.
Карнизы.
Торцевые элементы.
Желоба.
Отливы.
Парапеты, снегозадержатели и т.д.

Некоторые из этих элементов способны заменять друг друга, некоторые имеют точную специализацию и не могут быть использованы в других местах.

Для стыковки кровельных панелей используются соответствующие доборные элементы.

Особенностью кровельных элементов можно считать:

Обязательное присутствие герметика в зазоре между панелями.
Двойная комплектация некоторых элементов.
Эти особенности обусловлены горизонтальным (наклонным) расположением кровельных панелей. Например, при монтаже конька крыши устанавливается нижний конек, расположенный под панелями, наносится слой герметика, перекрывающий зазор, после чего устанавливается верхняя часть, закрывающая зазор.

Подобным образом оформляются ендовы, разница только в обратном угле наклона скатов относительно друг друга. Кроме того, место опирания кровли на стену оформляется острым уголком снаружи (со стороны свеса) и более тупым — изнутри.

Не дублируются места перехода кровли на стену без свеса, поскольку с обратной стороны располагается горизонтальный уголок каркаса. При этом, если с обратной стороны примыкания каркаса не имеется, то устанавливается внутренний угловой профиль.

Для соединения углов и цоколя

Внешние угловые элементы устанавливаются обычным способом. С обратной стороны никакого дополнительного элемента нет, так как там находится вертикальный ригель, поэтому доступа к угловому соединению не имеется.

Для внутренних угловых соединений, которые устанавливаются подобным образом, также отсутствует оформление с обратной стороны по причине расположения вертикальных ригелей, не позволяющих закрепить добор.

Цокольные элементы предназначаются для защиты или декоративного оформления примыкания нижней панели к основанию. Они имеют двойные комплектующие — внешние и внутренние. Внешние имеют вид внутреннего уголка, горизонтальная полка которого плотно прилегает к цоколю, прижатая дюбелями.

Вертикальная полка имеет продольный изгиб, отчего касается стены только верхней частью, а нижняя отстает от нее. Это делается для того, чтобы выступающие шляпки винтов не препятствовали установке элемента.

Внутренние уголки плотно прилегают своей вертикальной и горизонтальной частями, причем, горизонтальная имеет дополнительный изгиб вниз, для обеспечения стока конденсата. Существуют и более сложные варианты, предназначенные для организованного стока дождевой воды с наружной стороны. Тогда снаружи сначала устанавливается отлив, а после этого — внешний угловой цокольный элемент.

В заключении

Доборные элементы делают здания из сэндвич-панелей полностью защищенными от атмосферных воздействий, завершенными с эстетической точки зрения. Наличие соответствующего профиля для каждого типа соединений или примыканий позволяет создавать герметичную внешнюю оболочку, устойчивую ко всем воздействиям и нагрузкам.

Декоративные возможности доборов делают здание эстетически привлекательным, стильным и аккуратным. Завершенность, защита внешней поверхности стен — функции доборных элементов для сэндвич-панелей, которые выполняются успешно и надежно.

Цены на Кровельные Сэндвич Панели

Стоимость Сэндвич Панелей напрямую зависит от выбора:

Толщины Листа;
Толщины Сэндвич Панелей;
Наполнителя;
Типа Покрытия;
Объёма покупаемого товара.

Компания «Профлист сэндвич панель» предлагает вам:

И всё это вы можете купить прямо здесь и сейчас!

Доставка от компании "Профлист сэндвич панель"

Преимущество компании

"Профнастил сэндвич панель"- это наличие собственных автопарков с грузовыми автотранспортными средствами для доставки материалов заказанных нашими клиентами. Что значительно обеспечивает быструю доставку до пункта назначения. Мы продаем только материал высокого качества с официальной гарантией производителя и сертификатами соответствия.

О компании "Профлист сэндвич панель"

Наша компания предлагает широкий ассортимент материалов, которые отличают следующие превосходные эксплуатационные характеристики:

Соответствие высоким стандартам качества;
обеспечивание материалы высокими экологическими, эксплуатационными, декоративными свойствами;
отличная стойкость цвета;
высокие показатели теплоизоляции;
устойчивость к коррозии.

Ограждения или заборы возведенные из нашей продукции, будут прочными и долговечными. На протяжении десятилетий она будет сохранять свою эстетическую привлекательность, дизайнерские качества благодаря профессиональному опыту коллектива нашей компании.
